Антенна для DX на 144МГц

[RX4SX Ильдар]

Для RA6FOO
Вложение

[R3RW-Сергей]

Ильдар ты не понял. У тебя сами элементы установлены не в плоскостях. СУЖУ ПО КАРТИНКЕ. Особенно видно по рефлектору.

На двойке не так критично. Экспериментировал.Включал на передачу, смотрел на показометр впереди и палкой отгинал элементы от плоскости. Имитировал  крупную птицу.Изменения появляются при отклонении примерно на 15-20гр от плоскости.

[Sergi]

Поправить не сложно, чем и удобны тройники, болт фиксирующий отпустил и выставил в нужной плоскости элемент. При не совсем соосной сверловке бума уже только выгибанием элементов править приходится.

[RX4SX Ильдар]

Произведены замеры собранной мною антенны. Отдельное спасибо за оказанную помощь RX4SA-Станиславу. 144.100-1.2 145900-1.2 в участке 1.1
Подгонять элементы не пришлось. Симметрирующий стакан изготовлен из этого же кабеля 8D-FB.

[RX4SX Ильдар]

В дополнение, RX4SA устанавливает разъемы.

[RA3VGV]

скажите пож-та как крепили тройнике на трубе,и как закреплены элементы в тройниках. Еще вопрос коробка для подлючения кабеля как крепиться к буму?

[RX4SX Ильдар]

скажите пож-та как крепили тройнике на трубе,и как закреплены элементы в тройниках. Еще вопрос коробка для подлючения кабеля как крепиться к буму?

Тройники 32, разрезаны вдоль и с трудом продеты на саму траверсу, дополнительно зафиксированы на отметках 2-я саморезами. Отверстия под элементы в тройниках просверлены сверлом диам. 9,7 мм, которые также с трудом продеты. Полость под элементами на половину содержимого заполнена мастикой (очень тугой) далее силиконовый герметик  "МОМЕНТ". Коробка электрическая прикручена к траверсе, как раз вибратор оказался в плоскости элементов. На сам вибратор решено было установить 2 проставки\распорки с 1 элементом из 5мм гетинакса. Это придало активному вибратору дополнительную жесткость. В окончании. вся содержимое коробки было залито тем же герметиком со всеми соединениями.

[RA3VGV]

примерно понял,нельзя вас попросить фотки сделать всего этого хозяйства для наглядности?

[RX4SX Ильдар]

Сделаю, в ближайшие дни.

[RX4SX Ильдар]

примерно понял,нельзя вас попросить фотки сделать всего этого хозяйства для наглядности?

Мои фото в разделе "Фото".

[R9LR]

Мои фото в разделе "Фото".

А точнее- фото антенны или лично вашей персоны?
1.можно ссылку на "ФОТО"
2. автора расчета конструкции?
Или это большой секрет ?

[RA3VGV]

не могу найти фотки,покажите пож-та где.

[UD2F]

не могу найти фотки,покажите пож-та где.

найдете внизу страницы здесь
http://www.vhfdx.ru/component/option,com_zoom/Itemid,101/PageNo,6/catid,269/

и здесь еще одна
http://www.vhfdx.ru/component/option,com_zoom/Itemid,101/PageNo,7/catid,269/hit,1/key,73/page,view/

[RA3VGV]

спс большое

[RA4SD Алексей]

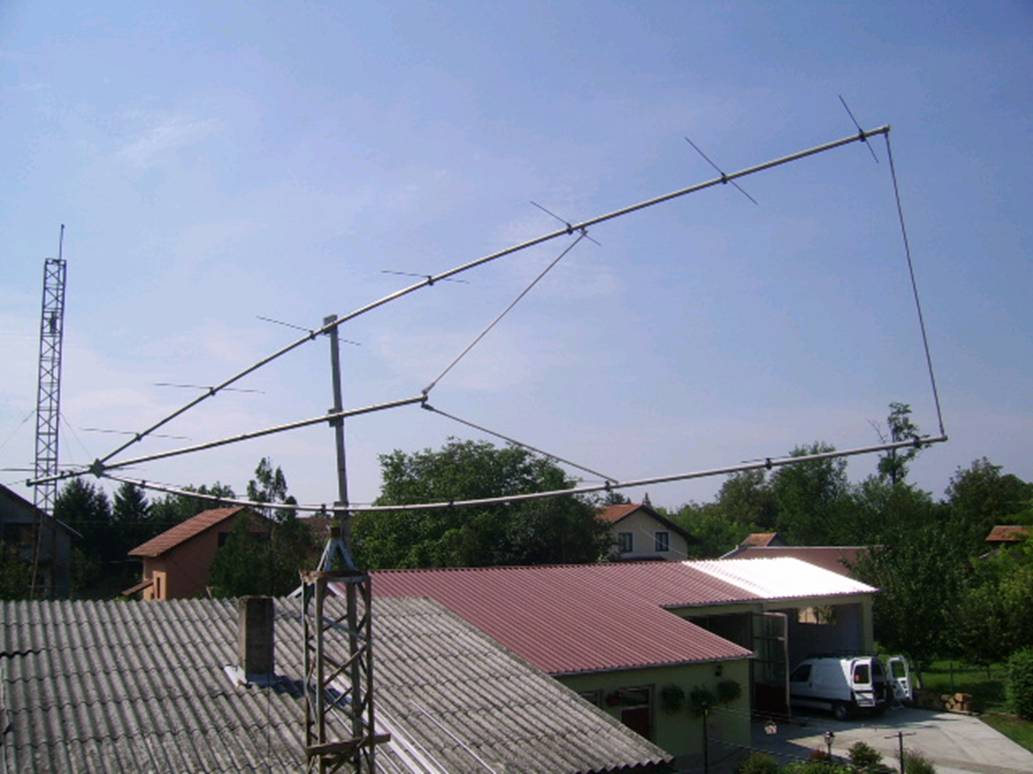

Оцените новый тип антенн 144 МГц:



http://www.qslnet.de/member/yu7xl/my_tween_boom_yagi_antennas_for.htm
Автор пишет, что одна такая "двойная яга" с бумом 6 метров = классической 10 метров.
Минус - нельзя сделать кросс.

tnx OK1TEH
